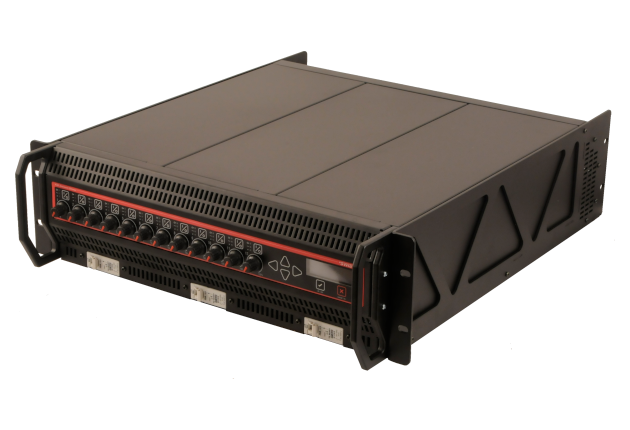

Sinus-Dimmer zur Montage im Rack - XSD-R
- Modelle mit 12x 2.5kW
- Modelle mit 6x 5kW

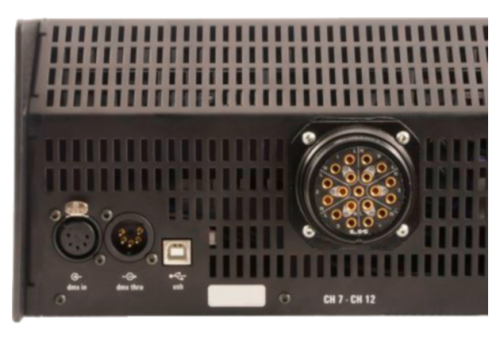

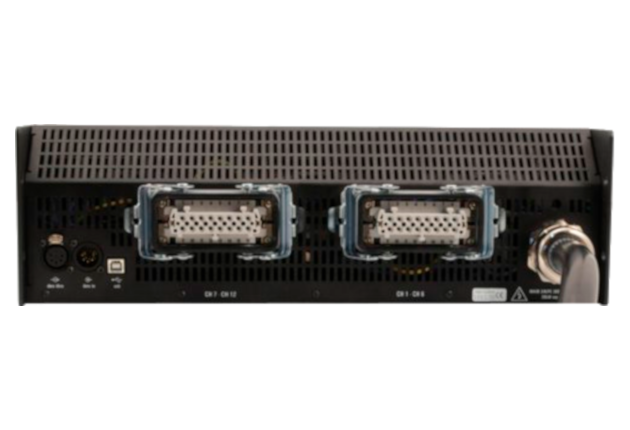

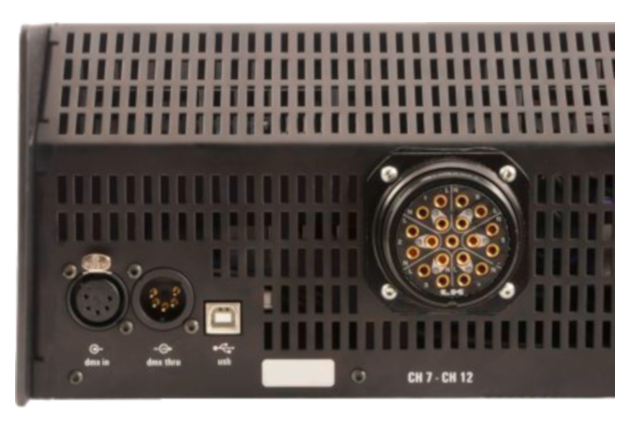

- Socapex-, Harting- oder Klemmaschluss

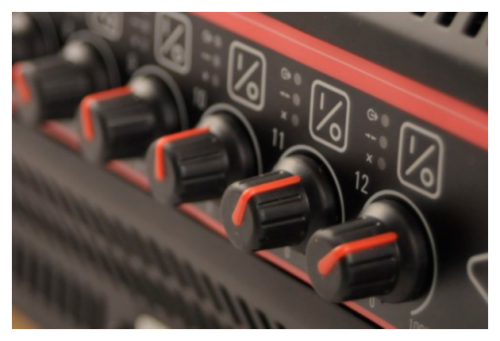

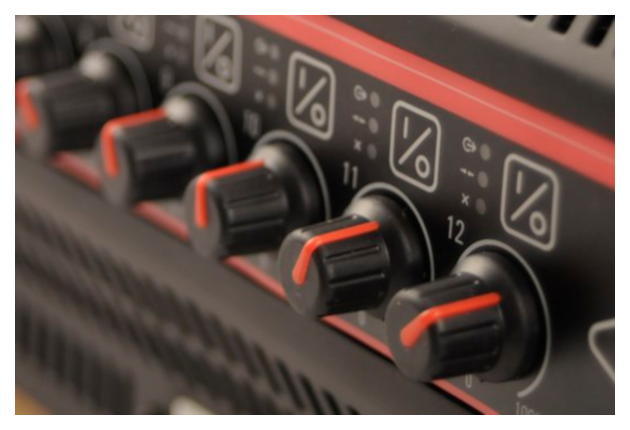

- Potentiometer pro Kanal für manuelle Bedienung und Test
- Übersichtliche LED-Statusanzeige
- Intuitive Menuführung mit Graphikdisplay
- Kurzschlussfest
- Schutz gegen Überspannungen
- Keine Störungen
- Kein Lampenklirren
- Keine Blindleistung
- DMX512
- USB-Anschluss für Firmware-Updates
Die XSD-R sind 19“-Dimmer basierend auf der Swisson Sinus-Dimmer-Technologie. Diese hat viele Vorteile gegenüber der herkömmlichen Phasenanschnittsteuerung: Diese verursacht keine Störungen bei Audio- und Videoanlagen, keine Blindleistung und kein Lampenklirren. Sie erlaubt ein schnelles und aggressives „Flash“, ohne dabei grosse Stromspitzen herbeizuführen.
Ausgelegt für induktive und kapazitive Lasten, kann der XSD als „Switch“ oder „elektronischer Transformator“ eingesetzt werden. Die maximale Ausgangsspannung kann festgelegt werden, zum Beispiel auf 110V. Die Ausgangsspannung ist stabilisiert und gleicht Netzschwankungen aus.Die XSD Dimmer sind gegen Überspannungen geschützt und alle Kreise sind kurzschlussfest. Die elektronischen Sicherungen können via DMX ferngesteuert werden.
Es sind Modelle mit 12x 2.5kW und 6x 5kW erhältlich. Die 12x 2.5kW-Modelle sind mit Harting-, Socapex- oder Klemmanschluss verfügbar.Gewicht 31 kg Abmessungen (L x B x H) 482 (19") x 485 x 132 mm Umgebungstemperatur -10 bis +35°C Versorgung bis 276 V AC Frequenz Versorgung 50/60 Hz Nominalleistung 12x 2.5 kW / 6x 5 kW Max. Ausgangsstrom (RMS) 30 A Elektronische Sicherung Ja, pro Kanal Preheat Ja, pro Kanal Einstellbare max. Spannung 70-240 V Dimmerkurven 7 DMX in / through 1 / 1 DMX ANSI E1.11 -
Dokumente
Bezeichnung Artikelbeschreibung Artikelnummer XSD-R1225-S-C3 12x 2.5kW, mit Kabel für CEE32 Anschluss, Socapex 230V-Ausgänge 10 50 00 XSD-R1225-S-C6 12x 2.5kW, mit Kabel für CEE63 Anschluss, Socapex 230V-Ausgänge 10 50 11 XSD-R1225-S-C3-Q 12x 2.5kW, mit Kabel für CEE32 Anschluss, Socapex 230V-Ausgänge, geräuscharm 10 50 07 XSD-R1225-S-C6-Q 12x 2.5kW, mit Kabel für CEE63 Anschluss, Socapex 230V-Ausgänge, geräuscharm 10 50 06 XSD-R1225-H-C3 12x 2.5kW, mit Kabel für CEE32 Anschluss, Harting 230V-Ausgänge 10 50 16 XSD-R1225-H-C6 12x 2.5kW, mit Kabel für CEE63 Anschluss, Harting 230V-Ausgänge 10 50 12 XSD-R1225-H-C3-Q 12x 2.5kW, mit Kabel für CEE32 Anschluss, Harting 230V-Ausgänge, geräuscharm 10 50 17 XSD-R1225-H-C6-Q 12x 2.5kW, mit Kabel für CEE63 Anschluss, Harting 230V-Ausgänge 10 50 15 XSD-R1225-H2-C3 12x 2.5kW, mit Kabel für CEE32 Anschluss, Harting 230V-Ausgänge, NL-Verdrahtung 10 50 24 XSD-R1225-H2-C6 12x 2.5kW, mit Kabel für CEE63 Anschluss, Harting 230V-Ausgänge, NL-Verdrahtung 10 50 20 XSD-R1225-H2-C3-Q 12x 2.5kW, mit Kabel für CEE32 Anschluss, Harting 230V-Ausgänge, NL-Verdrahtung, geräuscharm 10 50 22 XSD-R1225-H2-C6-Q 12x 2.5kW, mit Kabel für CEE63 Anschluss, Harting 230V-Ausgänge, NL-Verdrahtung, geräuscharm 10 50 23 XSD-R1225-TO12-TI5 12x 2.5kW, 230V-Terminal-Ein- &-Ausgänge 10 50 30 XSD-R1225-TO12-TI5-Q 12x 2.5kW, 230V-Terminal-Ein- & -Ausgänge, geräuscharm 10 15 31 XSD-R0650-TO6-TI5 6x 5kW, 230V-Terminal-Ein- & -Ausgänge 10 50 32 XSD-R0650-TO6-TI5-Q 6x 5kW, 230V-Terminal-Ein- & -Ausgänge, geräuscharm 10 50 33
